Pysty nosto-ovi

Pystynostinovi on teollisuusovijärjestelmä, jossa ovipaneeli liikkuu pystysuoraan seinää pitkin pystykiskojen ohjaamana. Sen erottuvin piirre on, että avattuna ovipaneeli asettuu kokonaan seinää vasten suoraan aukon yläpuolelle, jolloin katon alla ei ole vaakasuoria kiskoja tai ripustettuja osia.

Tyypilliset sovellukset:

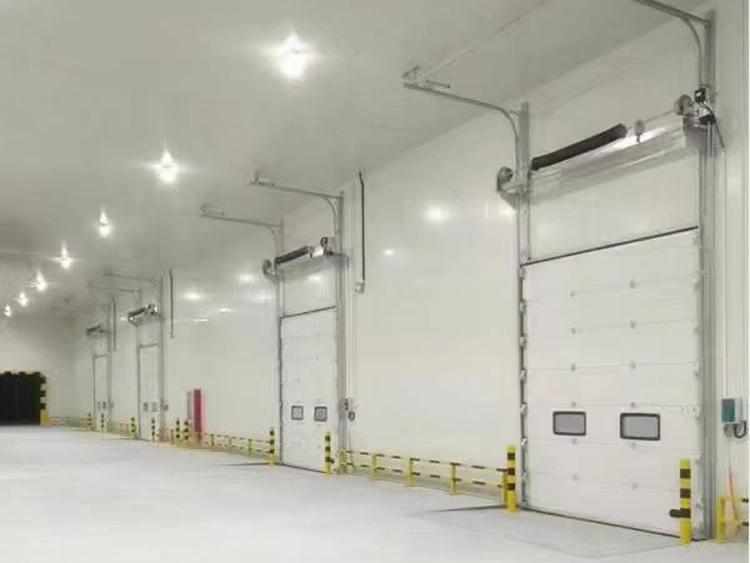

Kylmäketjulogistiikan siirtovarastot, pakastimet ja kylmävarastot

Elintarvikelaitokset ja keskuskeittiöt

Autokorjaamot ja maali-/ruiskukaapit

Logistiikan jakelukeskukset ja lastauslaiturit

Laajamittainen laitteiden kokoonpanotehtaita

Paloasemat ja autotallit erikoisajoneuvoille

Rakennerakenne ja toimintaperiaate

Rakenteellinen koostumus

Ovipaneeli: Koostuu sisä- ja ulkometallipäällysteistä (teräs, ruostumaton teräs tai alumiiniseos) ja sisäisestä ytimestä (polyuretaanivaahto, polystyreeni tai alumiinikenno). Paksuus vaihtelee tyypillisesti 40–150 mm, ja se valitaan lämmöneristysvaatimusten ja rakenteellisen lujuuden perusteella.

Pystykiskot: Raskaat C- tai U-muotoiset galvanoidut teräskiskot, jotka on asennettu pystysuoraan oviaukon vieressä oleviin seiniin. Ne on kiinnitetty upotetuilla kiinnikkeillä tai kemiallisilla ankkureilla, ja niissä on sisäiset ohjausliukut tai -rullat.

Tasapainotusjärjestelmä: Käyttää vääntöjousia tai vastapainoja tasapainottamaan ovipaneelin painoa, jolloin moottori voi toimia vain kitkan voittamalla, mikä vähentää energiankulutusta.

Käyttöjärjestelmä: Sivulle asennettu hammaspyörämoottori, joka on asennettu vääntöjousen akseliin, tai hydraulinen voimayksikkö, joka käyttää vaijerirumpua. Moottorin teho vaihtelee tyypillisesti välillä 1,5 kW - 5,5 kW, riippuen oven mitoista ja painosta.

Tiivistysosat: Säänkestävät kuminauhat on asennettu ovipaneelin kehän ympärille, kun taas pohjassa oleva puhallettava (airbag-tyyppinen) tiiviste puristuu lattiaa vasten, kun se suljetaan, estäen ilmankierron ja pölyn sisäänpääsyn.

Ohjauslaatikko: Integroi moottoriohjaimen, taajuusmuuttajan (VFD), turvareleet ja signaaliliitännät; tukee paikallista painiketoimintoa, kaukosäädintä, antureita ja etäviestintää.

Toimintaperiaate

Moottori pyörittää rumpua vetämällä ovipaneelia ylös kiskoja pitkin vaijerien tai ketjujen kautta. Laskeutumisen aikana ovi laskeutuu tasaisesti moottorin suunnanvaihdon tai painovoiman vaikutuksesta. Ovi voidaan pysäyttää mihin tahansa korkeuteen, rajakytkimillä tai antureilla ohjattavalla tarkalla asennosta.

Päätyypit ja valintaopas

Perustuu erilaisiin sovellusskenaarioihin ja asiakkaiden vaatimuksiin,Pystysuuntaiset nosto-ovetvoidaan luokitella seuraaviin tyyppeihin:

Vakiokokoalue

• Oven leveys:≤8 000 mm (muokatut koot saatavilla erikoissovelluksiin)
• Oven korkeus:≤6 000 mm (suuremmat aukot vaativat osittaisen noston tai yhdistettyjä ratkaisuja)
• Yhden paneelin enimmäispaino:Noin 1500 kg (tasapainotettu vastapainojärjestelmällä tai raskailla vääntöjousilla)

Asennusolosuhteet ja tekniset vaatimukset

Pysty nosto-ovion erityisiä vaatimuksia rakennusrakenteille ja asennusolosuhteille. Nämä tekijät on vahvistettava etukäteen rakennuksen suunnittelu- tai peruskorjausvaiheessa.

Vähimmäiskorkeus:

Seinän syvyys aukon molemmilla puolilla:

Kantavuus oviaukon yläpuolella:

Lattian tasovaatimukset:

Virtalähdevaatimukset:

Lynxcoolin ammattimainen sivustotutkimus:

Lynxcool tarjoaa ammattimaisia ​​asennuksen arviointipalveluita käyttämällä laseretäisyysmittareita, seinäskannereita ja tarkkuustasoja arvioidakseen tarkasti työmaan olosuhteet. A"Oven avaamisen asennuksen kunnon vahvistusraportti"toimitetaan tarkastuksen jälkeen. Jos olemassa olevat olosuhteet eivät täytä vaatimuksia, Lynxcool voi tarjota rakennemuutossuosituksia ja teknisiä ratkaisuja.

Ohjausjärjestelmät ja valinnaiset lisävarusteet

Standard Control Configuration:

Paikallinen ohjauslaatikko (käynnistys/pysäytys/hätäpysäytyspainikkeet, tilan merkkivalot)

Kädessä pidettävä langaton kaukosäädin (tehollinen kantama ≥30m)

Mekaaniset rajakytkimet (ylä- ja alaraja-asento)

Mukautettavat vaihtoehdot:

Variable Frequency Drive (VFD): Mahdollistaa tasaisen käynnistyksen/pysähdyksen, vähentää mekaanista iskua ja mahdollistaa säädettävät nostonopeudet (yleensä 0,15–0,3 m/s)

Anturipohjainen ohjaus: Geomagneettiset induktiosilmukat, mikroaaltouunitutka, infrapunaturvasäteet

Lukitusliitäntä: Kuivakoskettimen signaalilähtö lukitsemiseen laitteiden, kuten kuljettimien, nostotasojen tai ilmaverhojen kanssa

Etävalvonta: Lataa oven tilan pilvialustaan ​​4G- tai Wi-Fi-moduulien kautta mahdollistaen mobiilisovellusten valvonnan ja hälytysilmoitukset

"Door-in-door" (käyntiovi): pieni sisäänkäyntiovi, joka on integroitu pääovipaneeliin jalankulkua varten, mikä vähentää pääoven avaamista

Huolto ja huoltopalvelu

Säännöllinen huolto:
Puolivuosittainen tarkastus suositellaan vaijerin kulumisen, ohjauskiskon kohdistuksen ja pulttien kireyden tarkistamiseksi. Tiivistenauhat tulee puhdistaa ja käsitellä suoja-aineilla säännöllisesti. Laakerit ja ketjut tulee voidella vuosittain moitteettoman toiminnan varmistamiseksi.

Vianetsintätuki:
Yleisiä ongelmia, kuten oven liikevastus, moottorin ylikuumeneminen ja kaukosäätimen viat, tukevat nopeat diagnostiikkatoimenpiteet ja tekniset etäohjeet.

Takuupolitiikka:

• Oven rakenne:2 vuoden takuu
• Sähkökomponentit (moottori, ohjain, anturit):1 vuoden takuu
• Kuluvat osat (tiivistenauhat, rullat): Vaihtotuki edulliseen hintaan

Hätäpalvelu:
Lynxcool tarjoaa nopean reagoinnin palveluita suurimmissa kotimaan kaupungeissa, ja paikan päällä on saatavilla tukea48 tuntia. Hätäkorjauksia tai tilapäisiä tiivistysratkaisuja tarjotaan käyttökatkon minimoimiseksi.

Miksi valita Lynxcool vertikaalinen nostoovi

Lynxcool ei ole vain teollisuusovien valmistaja, vaan myös jäähdytysjärjestelmiin ja kylmäketjutiloihin erikoistunut suunnittelupalveluiden tarjoaja. Lynxcool Vertical Lift Doorin valinta tarkoittaa, että saat:

Integroidut suunnitteluratkaisut:
Ovien suunnittelu on koordinoitu kylmävarastojen eristysjärjestelmien, jäähdytyslaitteiden ja logistiikkatoimintojen kanssa yhteensopivuusongelmien välttämiseksi asennuksen ja käytön aikana.

Pätevä asennuskyky:
Ammattimainen mekaaninen ja sähköasentaja pätevyys jaGC2 paineputkiston asennussertifikaatti, Lynxcool varmistaa vaatimustenmukaisen rakenteen ja vähentää hyväksymisriskejä.

Laaja projektikokemus:
Lynxcool on suorittanut satoja teollisuusoviprojekteja ja ymmärtää elintarviketeollisuuden, lääketeollisuuden ja logistiikkateollisuuden tekniset standardit ja toimintavaatimukset.

Paikallinen palvelutuki:
Lynxcool tarjoaa Qingdaon pääkonttorin tukemana täyden elinkaaripalvelun, mukaan lukien paikantarkastukset, räätälöidyn suunnittelun, asennuksen, ylläpidon ja teknisen tuen.

Usein kysytyt kysymykset (FAQ) pystysuorasta nosto-ovesta

1. Mikä on pystysuora nosto-ovi?

A Pysty nosto-ovion teollinen ovijärjestelmä, jossa ovipaneeli liikkuu pystysuunnassa suoria seinään asennettuja kiskoja pitkin ja pysäköidään suoraan oviaukon yläpuolelle täysin avattuna.

Toisin kuin perinteiset lamellinosto-ovet, pystysuorat nosto-ovet eivät vaadi kaarevia tai vaakasuuntaisia ​​kisko-osia. Katon alla ei ole ripustettuja komponentteja, joten ylätila voidaan hyödyntää täysimääräisesti kuljetinjärjestelmien, valaistuksen, ilmanvaihtokanavien, siltanostureiden ja muiden laitteiden asentamiseen.

2. Mitä eroa on pystysuoran nosto-oven ja korkean nosto-oven välillä?

Molemmat ovijärjestelmät on suunniteltu korkeakattoisiin rakennuksiin, mutta niiden kiskokokoonpanot ovat erilaisia:

Yksinkertaisesti sanottuna aHigh-Lift Door on kompromissiratkaisu, kun taas aPystysuuntainen nostoovi käyttää maksimaalista ylätilaa.

3. Missä pystysuuntaisia ​​nosto-ovia käytetään yleisesti?

Korkean tilatehokkuuden, erinomaisen tiivistyskykynsä ja vaativiin ympäristöihin soveltuvuutensa ansiosta pystysuoraa nosto-ovet käytetään laajalti:

• Kylmäketjutilat, mukaan lukien kylmähuoneet ja pakastevarastot
• Elintarvikelaitokset ja keskuskeittiöt
• Logistiikan jakelukeskukset ja lastauslaiturit
• Autokorjaamot ja matkailuautojen korjaamot
• Paloasemat ja erikoisajoneuvojen autotallit
• Teollisuusrakennukset, jotka vaativat nostureita tai ripustettuja laitteita

4. Kuinka paljon ylätilaa tarvitaan pystysuoran nosto-oven asentamiseen?

Keskeinen vaatimus on, että oviaukon yläpuolella on oltava:

Oven avautumiskorkeus + vähintään 500 mm

Esimerkki:
Oviaukkoon, jonka korkeus on4 metriä, rakennuksen pitäisi tarjota vähintään4,5 metriä ylävaraa.

Asennuksen lisävaatimuksia ovat:

• Minimi300 mm seinätilaa molemmilla puolillaohjauskiskoille ja kannakkeille
• Lattian tason poikkeama sisällä±3 mmvarmistaaksesi oikean pohjan tiivistyksen

Ennen asennusta suositellaan ammattimaista työmaakartoitusta sen varmistamiseksi, että rakennuksen rakenne täyttää vaatimukset.

5. Mitä turvajärjestelmiä pystysuoraan hissin oviin on asennettu?

Vakioturvallisuuskokoonpanot sisältävät:

Putoamista estävä jarrulaite:
Lukitsee ovipaneelin automaattisesti, jos vaijeri tai ketju katkeaa, mikä estää vahingossa putoamisen.

Esteiden tunnistus ja automaattinen peruutus:
Alempi pneumaattinen tunnistusreuna tai valosähköinen turvareuna havaitsee esteet ja pysäyttää ja kääntää oven liikkeen välittömästi.

Manuaalinen hätäkäyttö:
Manuaalinen kampi- tai ketjunostinjärjestelmä mahdollistaa käytön sähkökatkon aikana.

Dual Limit -suojaus:
Mekaaniset ja elektroniset rajakytkimet toimivat yhdessä estämään yliajoa.

Nämä turvajärjestelmät varmistavat luotettavan toiminnan erilaisissa odottamattomissa olosuhteissa.

6. Kuinka pystysuoraa nosto-ovea tulisi huoltaa?

Suositeltuja huoltotoimenpiteitä ovat:

• Poista säännöllisesti pöly ja vieraat esineet ohjauskiskoista pitääksesi telat puhtaina
• Tarkista vaijerin kuluminen ja kireys kolmen kuukauden välein
• Voitele laakerit, rullat, ketjut ja muut liikkuvat osat kuuden kuukauden välein
• Tarkasta tiivistenauhat säännöllisesti ja vaihda vanhentuneet osat tarvittaessa
• Suorita manuaalinen tasapainotestaus: katkaise virta ja nosta ovi puoliväliin; oven tulee pysyä vakaana putoamatta tai nousematta

Oikea huolto pidentää käyttöikää ja vähentää odottamattomia seisokkeja.

7. Mitkä ovat yleisiä pystysuorien nosto-ovien ongelmia ja ratkaisuja?

Monimutkaisissa vioissa tulee ottaa yhteyttä ammattitaitoiseen huoltoteknikkoon tarkastusta ja korjausta varten.

8. Kuinka saan mukautetun pystysuoran nosto-oviratkaisun ja tarjouksen?

Lynxcool tarjoaa täydellisen projektituen, mukaan lukien:

• Paikan tarkastus
• Ratkaisusuunnittelu
• Laitteiden valmistus
• Asennus ja käyttöönotto
• Huoltopalvelu

Saat mukautetun tarjouksen ja tarjouksen toimittamalla:

• Oven aukon mitat (leveys × korkeus)
• Sivustokuvat tai arkkitehtoniset piirustukset
• Käyttöolosuhteet (lämpötila, puhtausvaatimukset jne.)
• Erityisvaatimukset (räjähdyssuojattu rakenne, ruostumaton teräsrakenne, integroidut ohjausjärjestelmät jne.)

Lynxcoolin tekninen tiimi arvioi projektisi vaatimukset ja tarjoaa sopivan pystysuoran nostooviratkaisun.
