Lynxcool valmistaa puolihermeettisiä kaksivaiheisia ruuvijäähdytyskompressoriyksiköitä teollisiin ja kaupallisiin jäähdytysjärjestelmiin, jotka vaativat vakaata matalan lämpötilan toimintaa. Yksikössä yhdistyvät puolihermeettinen ruuvipuristustekniikka, kaksivaiheinen puristus ja integroitu ekonomaiseri jäähdytystehokkuuden parantamiseksi ja luotettavan suorituskyvyn ylläpitämiseksi alhaisissa haihtumislämpötiloissa.

Tämä tehtaalla koottu jäähdytysyksikkö on suunniteltu kylmäsäilytykseen, elintarvikkeiden jalostukseen, äyriäisten pakastukseen, lääkevarastoihin ja teollisuusprosessien jäähdytykseen, ja se toimii jopa -50°C:n haihtumislämpötiloissa. Puolihermeettinen rakenne poistaa ulkoisten akselitiivisteiden tarpeen, mikä auttaa vähentämään kylmäainevuotoriskiä ja yksinkertaistamaan rutiinihuoltoa.

Liukuasennuksella, PLC-pohjaisella ohjauksella ja joustavalla kapasiteetin säädöllä yksikkö tukee nopeaa asennusta, automaattista toimintaa ja järjestelmän laajentamista erilaisiin jäähdytysvaatimuksiin.

Tuotevalikoima

Puolihermeettisen kaksivaiheisen ruuvijäähdytyskompressoriyksikön toimintaperiaate

Puolihermeettinen kaksivaiheinen ruuvijäähdytyskompressoriyksikkö puristaa kylmäainetta kahden ruuvipuristusvaiheen kautta tehokkaan jäähdytyksen saavuttamiseksi matalan lämpötilan käyttöolosuhteissa. Jäähdytysjakso alkaa, kun matalapaineinen kylmäainehöyry tulee ensimmäiseen puristusvaiheeseen, jossa kaksoisruuviroottorit puristavat kylmäaineen keskipainetasolle.

Välipuristuksen jälkeen kylmäaine kulkee sisäänrakennetun ekonomaiser-järjestelmän läpi, jossa kylmäaineen lisäruiskutus parantaa kylmäaineen virtausta ja lisää jäähdytystehoa. Toinen puristusvaihe lisää edelleen kylmäaineen painetta ennen kuin korkeapainekaasu tulee lauhduttimeen lämmön hylkäämiseksi.

Puolihermeettistä moottoria jäähdytetään käytön aikana kylmäainekaasulla, mikä pitää moottorin lämpötilan vakaana ja vähentää ylimääräisten jäähdytyskomponenttien tarvetta. PLC-ohjausjärjestelmä valvoo jatkuvasti toimintaparametreja ja säätää kompressorin tehoa jäähdytystarpeen mukaan, mikä varmistaa vakaan lämpötilan hallinnan ja tehokkaan energiankäytön.

Perinteisiin yksivaiheisiin ruuvikompressoreihin verrattuna kaksivaiheinen puristusprosessi alentaa poistolämpötilaa, parantaa suorituskykyä korkeissa puristussuhteissa ja mahdollistaa luotettavan toiminnan sovelluksissa, joissa vaaditaan -50 °C:n haihtumislämpötiloja.

Tärkeimmät ominaisuudet

Puolihermeettinen ruuvikompressorin rakenne

Puolihermeettinen rakenne yhdistää moottorin ja kompressorin tiiviiseen koteloon poistaen ulkoisen akselitiivisteen, jota yleisesti käytetään avoimen tyyppisissä kompressoreissa. Tämä rakenne vähentää mahdollisia kylmäaineen vuotokohtia ja suojaa sisäisiä komponentteja ulkoiselta saastumiselta.

Moottori jäähdytetään imulla kylmäainekaasulla käytön aikana, mikä mahdollistaa vakaan toiminnan ilman ylimääräisiä moottorin jäähdytyslaitteita. Yhdessä IP54-suojauksella kompressoriyksikkö soveltuu jatkuvaan käyttöön teollisissa jäähdytysympäristöissä.

Kaksivaiheinen pakkaustekniikka

Kaksivaiheinen puristusjärjestelmä jakaa kokonaispainesuhteen kahteen puristusvaiheeseen, mikä vähentää kunkin vaiheen työmäärää ja parantaa toiminnan vakautta alhaisissa lämpötiloissa.

Tämä rakenne alentaa poistolämpötilaa, vähentää kompressorin komponenttien lämpörasitusta ja ylläpitää tehokasta toimintaa, kun haihtumislämpötila saavuttaa -50 °C. Se soveltuu erityisen hyvin pakastus-, äyriäisprosessointi- ja alhaisen lämpötilan varastointisovelluksiin, joissa yksivaiheisissa järjestelmissä saattaa ilmetä tehokkuuden heikkenemistä.

Sisäänrakennettu Economizer-järjestelmä

Integroitu ekonomaiseri parantaa jäähdytyssyklin suorituskykyä ruiskuttamalla keskipaineista kylmäainetta puristusprosessiin. Tämä lisää kylmäaineen kiertoa ja parantaa jäähdytyskapasiteettia matalan lämpötilan käyttöolosuhteissa.

Verrattuna perinteisiin järjestelmiin, joissa ei ole ekonomaiser-tekniikkaa, yksikkö tarjoaa paremman energiatehokkuuden ja vakaamman suorituskyvyn raskaan käytön aikana, mikä auttaa vähentämään pitkän aikavälin käyttökustannuksia.

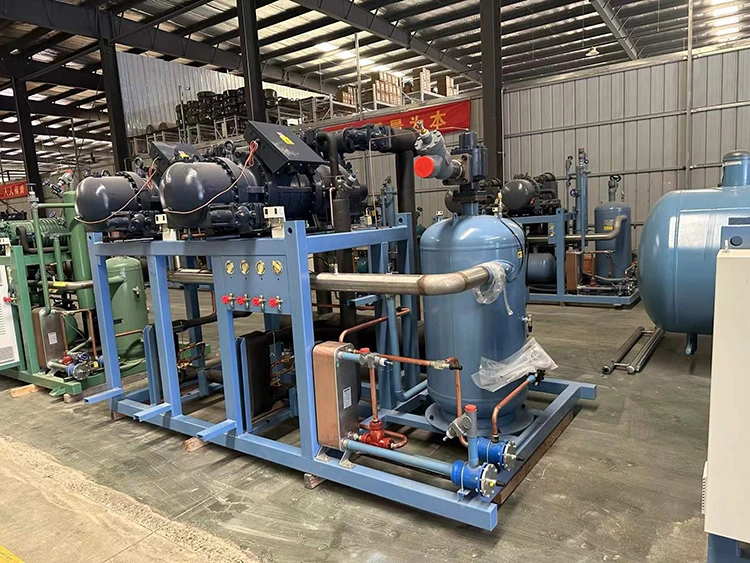

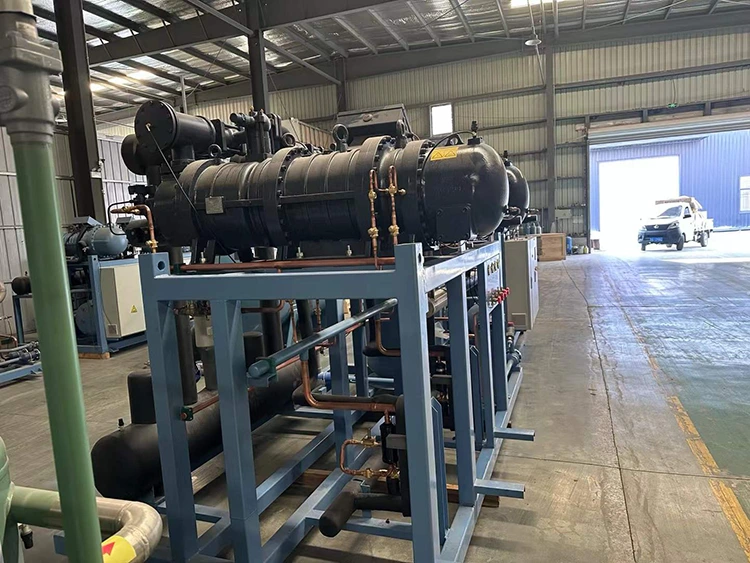

Tehdasasennettu alustasuunnittelu

Kaikki tärkeimmät komponentit, mukaan lukien ruuvikompressori, öljynerotin, putkisto, venttiilit ja ohjauskaappi, kootaan yhdelle alustalle ennen toimitusta.

Tämä integroitu rakenne vähentää asennustyötä paikan päällä ja auttaa lyhentämään käyttöönottoaikaa. Pienen kokonsa ansiosta laite soveltuu myös kylmätiloihin, joissa asennustila on rajallinen, tai jälkiasennusprojekteihin, jotka vaativat laitteiden vaihtoa.

Älykäs PLC-ohjausjärjestelmä

Kompressoriyksikkö on varustettu PLC-pohjaisella automaattisella ohjauksella ja kosketusnäytön käyttöliittymällä kätevää järjestelmänhallintaa varten.

Ohjausjärjestelmä valvoo toimintaparametreja, kuten painetta, lämpötilaa, kompressorin tilaa ja turvahälytyksiä. Se tukee automaattista kapasiteetin säätöä, etäviestintää ja integrointia jäähdytysjärjestelmien kanssa vakioviestintäprotokollien kautta.

Joustava kylmäaineyhteensopivuus

Yksikkö tukee useita kylmäaineita, jotka täyttävät erilaiset alueelliset vaatimukset ja jäähdytysjärjestelmämallit. Saatavilla oleviin kylmäaineisiin kuuluvat R134a, R404A, R507A ja R449A, ja räätälöityjä kokoonpanoja on saatavilla projektin erityisvaatimuksia varten.

Tämä joustavuus mahdollistaa kompressoriyksikön käytön erilaisissa kaupallisissa ja teollisissa jäähdytysympäristöissä.

Tekniset parametrit

Puolihermeettisen kaksivaiheisen ruuvin jäähdytyskompressoriyksikön tiedot ovat seuraavat:

Parametri	Erittely
Kompressorin tyyppi	Puolihermeettinen kaksoisruuvikompressori
Puristusmenetelmä	Kaksivaiheinen pakkaus ekonomaiserin ruiskutuksella
Jäähdytyskapasiteetti	30 kW - 800 kW
Haihtumislämpötila	-20 °C - -50 °C
Kondensoitumislämpötila	+30°C - +45°C
Kapasiteetin säätö	25% - 100% portaaton säätö
Kylmäaine	R134a / R404A / R507A / R449A
Moottorin jäähdytys	Imukaasujäähdytys
Moottorin jännite	380V / 3-vaihe / 50Hz
Valinnainen jännite	460V / 60Hz
Suojaustaso	IP54
Ohjausjärjestelmä	PLC + kosketusnäyttö HMI
COP Range	2,0 - 2,8
Melutaso	≤78 dB(A) 1 metrin päässä

Sovellukset

Kylmäsäilytys ja elintarvikkeiden jalostus

Kompressoriyksikkö tarjoaa vakaan jäähdytystehon kylmähuoneissa, jakeluvarastoissa, siipikarjanjalostuksessa, lihantuotannossa ja kala- ja äyriäispakastuslaitoksissa. Sen toimintakyky alhaisessa lämpötilassa auttaa ylläpitämään tasaiset jäähdytysolosuhteet jatkuvan tuotannon aikana.

Farmaseuttinen jäähdytys

Lääkkeiden varastointiin ja lämpötilaherkkiin tuotteisiin yksikkö tarjoaa luotettavan jäähdytyksen ohjauksen automaattisilla valvontatoiminnoilla, jotka ylläpitävät vakaat käyttöolosuhteet ja vähentävät lämpötilan vaihteluita.

Teollisuuden prosessien jäähdytys

Järjestelmä soveltuu teollisuussovelluksiin, kuten kemialliseen käsittelyyn, elektroniikan valmistukseen, tekstiilien valmistukseen ja muihin prosesseihin, jotka edellyttävät jatkuvaa lämpötilan hallintaa ja luotettavaa jäähdytystehoa.

Energiatehokkuus ja käyttöedut

Kaksivaiheinen puristusrakenne parantaa tehokkuutta korkean puristussuhteen olosuhteissa vähentämällä kunkin puristusvaiheen painekuormaa. Alempi poistolämpötila auttaa vähentämään lämpörasitusta ja pidentää kompressorin käyttöikää.

Sisäänrakennettu ekonomaiseri lisää jäähdytyssyklin tehokkuutta parantamalla kylmäaineen kiertoa, kun taas puolihermeettinen rakenne vähentää vuotoriskiä perinteisiin avoimen tyyppisiin kompressoreihin verrattuna.

Tehokkaan pakkausteknologian, automaattisen ohjauksen ja liukuihin asennetun integroinnin yhdistelmä auttaa asiakkaita vähentämään energiankulutusta ja yksinkertaistamaan pitkän aikavälin toiminnanhallintaa.

Asennus ja huolto

Asennusvaatimukset

Tehdasasennettu liukurakenne vähentää paikan päällä asennuksen vaatimuksia. Yksikön sijoittelun jälkeen asiakkaiden on pääosin suoritettava kylmäaineputkien liitännät, sähköjohdotukset ja ohjausjärjestelmän käyttöönotto.

Kompakti rakenne mahdollistaa joustavan asennuksen uusiin jäähdytystiloihin sekä olemassa oleviin järjestelmiin, jotka vaativat laitteiden vaihtoa tai kapasiteetin laajentamista.

Huoltovaatimukset

Puolihermeettinen rakenne vähentää rutiinihuoltotarpeita eliminoimalla ulkoiset akselitiivisteet ja suojaamalla sisäisiä komponentteja suljetussa kotelossa.

Päivittäinen huolto sisältää pääasiassa kylmäaineen täyttömäärän, öljytason, käyttöpaineen, lämpötilaparametrien ja PLC-hälytystietojen tarkistamisen. Standardoidut komponentit yksinkertaistavat myös varaosien vaihtoa ja vähentävät seisokkeja.

Miksi valita Lynxcool?

Kokemus teollisten jäähdytyslaitteiden valmistuksesta

Lynxcool on erikoistunut kylmäketju-, elintarvike- ja teollisuuden jäähdytyssovelluksiin tarkoitettuihin kylmälaitteisiin. Yritys kehittää kompressoriyksiköitä erilaisiin lämpötilavaatimuksiin, jäähdytyskapasiteettiin ja käyttöympäristöihin perustuen.

Tekninen tuki ennen toimitusta

Lynxcool tarjoaa teknistä tukea, joka sisältää jäähdytysjärjestelmän valinnan, jäähdytyskapasiteetin laskennan, laitteiden konfiguroinnin, asennuspiirustukset ja käyttösuositukset auttaakseen asiakkaita valitsemaan sopivia ratkaisuja.

Tehdaskokoonpano ja testaus

Jokainen kompressoriyksikkö kootaan ja tarkastetaan ennen toimitusta. Testausmenettelyt sisältävät kompressorin toiminnan tarkistukset, ohjausjärjestelmän tarkastuksen, turvasuojauksen testauksen ja toimintaparametrien vahvistuksen.

Räätälöidyt jäähdytysratkaisut

Lynxcool tukee kompressorin kapasiteetin, kylmäainekokoonpanon, ohjausjärjestelmien ja laitteiden sijoittelun räätälöimistä projektikohtaisten vaatimusten mukaisesti.

Maailmanlaajuinen palvelutuki

Saatavilla on tekninen konsultointi, varaosatuki ja etävianetsintäpalvelut, jotka auttavat kansainvälisiä asiakkaita ylläpitämään jäähdytysjärjestelmän vakaata toimintaa.

FAQ

Mikä on puolihermeettinen kaksivaiheinen ruuvijäähdytyskompressoriyksikkö?

Puolihermeettinen kaksivaiheinen ruuvikompressoriyksikkö yhdistää tiiviin ruuvikompressorirakenteen kaksivaiheiseen puristustekniikkaan. Se on suunniteltu jäähdytysjärjestelmiin, jotka vaativat vakaata toimintaa alhaisissa haihtumislämpötiloissa ja korkeissa puristussuhteissa.

Mitkä ovat kaksivaiheisen pakkauksen edut?

Kaksivaiheinen puristus vähentää kunkin puristusvaiheen käsittelemää painesuhdetta, alentaa poistolämpötilaa ja parantaa tehokkuutta matalan lämpötilan käytön aikana. Se sopii sovelluksiin, kuten pakastejärjestelmiin ja kylmävarastointiin.

Minkä lämpötila-alueen tällä kompressoriyksiköllä voidaan saavuttaa?

Yksikkö voi toimia haihtumislämpötiloissa -20°C - -50°C riippuen kylmäaineen valinnasta, järjestelmäkokoonpanosta ja käyttöolosuhteista.

Mitä kylmäaineita on saatavilla?

Vakiokylmäainevaihtoehtoja ovat R134a, R404A, R507A ja R449A. Räätälöidyt kylmäainekokoonpanot voidaan toimittaa projektin vaatimusten mukaan.

Millä teollisuudenaloilla tätä jäähdytysyksikköä käytetään?

Sitä käytetään laajalti elintarvikkeiden jalostuksessa, merenelävien jäädytyksessä, kylmäsäilytyksessä, farmaseuttisessa jäähdytyksessä, kemiallisessa jäähdytyksessä ja teollisuusprosessien jäähdytyksessä.

Vaatiiko laite monimutkaista asennusta?

Liukulle asennettu rakenne integroi tärkeimmät komponentit ennen toimitusta, mikä vähentää putkistotyötä paikan päällä ja yksinkertaistaa asennusta ja käyttöönottoa.

Miten puolihermeettinen rakenne vähentää huoltoa?

Tiivistetty rakenne eliminoi ulkoiset akselitiivisteet ja vähentää kylmäainevuotoriskiä, ​​mikä auttaa vähentämään huoltotiheyttä pitkäaikaisen käytön aikana.

Voiko jäähdytystehoa säätää?

Kyllä. Yksikkö tukee 25-100 % portaatonta tehonsäätöä, mikä mahdollistaa jäähdytystehon vastaavuuden erilaisiin kuormitusvaatimuksiin.
